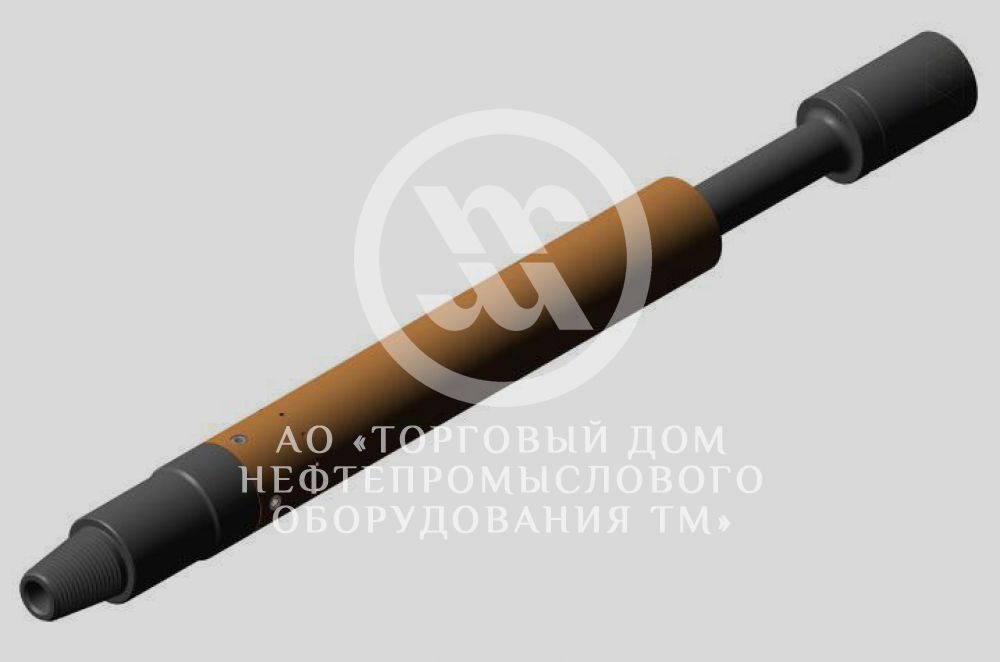

Шламометаллоуловители типа ШМУ
Предназначены для улавливания обломков разрушаемых в скважине металлических объектов и отдельных фрагментов вооружения разрушающих инструментов (долот, фрезеров и т. п.). Может иметь четыре исполнения присоединительной резьбы устье/забой: муфта/муфта (ММ), муфта/ниппель (МН), ниппель/муфта (НМ) и ниппель/ниппель (НН).
По требованию заказчика присоединительная резьба, общая длина и глубина корзины могут быть изменены.
- Характеристики
- Отзывы 1
|
Показатели |
Шифр типоразмера шламометаллоуловителя |
|||||||||
|
ШМУ 94 |
ШМУ 102 |
ШМУ 108 |
ШМУ 112 |
ШМУ 114 |
ШМУ 120 |
ШМУ 127 |
ШМУ 130 |
ШМУ 133 |
ШМУ 136 |
|
|
Присоедини- тельная резьба устье/забой ГОСТ Р 50864 |
3-66/ 3-66 |
3-76/ 3-76 |
3-76/ 3-76 |
3-76/ 3-76 |
3-86/ 3-86 |
3-86/ 3-86 |
3-86/ 3-86 |
3-86/ 3-86 |
3-86/ 3-86 |
3-86/ 3-86 |
|
Наружный диаметр, мм, не более |
94 |
101,6 |
108 |
112 |
114,3 |
120 |
127 |
130 |
133 |
136 |
|
Диаметр промывочного канала, мм, не менее |
25 |
32 |
32 |
32 |
32 |
32 |
32 |
32 |
32 |
32 |
|
Общая длина/глубина корзины, мм, не более |
860 1200 1400/ 260 600 800 |
920 1260 1460/ 260 600 800 |
920 1260 1460/ 260 600 800 |
920 1260 1460/ 260 600 800 |
960 1300 1500/ 260 600 800 |
960 1300 1500/ 260 600 800 |
960 1300 1500/ 260 600 800 |
960 1300 1500/ 260 600 800 |
960 1300 1500/ 260 600 800 |
960 1300 1500/ 260 600 800 |
|
Масса, кг, не более ММ МН и НМ НН |
22,4 30,35 35,0 22,1 30,05 34,7 19,9 28,05 34,5 |
27,7 34,8 38,7 26,9 34,0 38,2 26,2 33,3 37,5 |
31,4 40,9 46,4 30,5 40,0 45,5 29,5 39,0 44,5 |
34,6 46,2 53,1 33,6 45,2 52,1 32,6 44,2 51,1 |
37,8 48,8 55,3 38,4 49,4 55,9 38,9 49,9 56,4 |
39,1 50,3 57,0 39,7 50,9 57,6 40,0 51,5 58,1 |
43,9 58,1 66,7 44,2 58,4 66,9 44,5 58,7 67,2 |
44,2 58,6 67,2 44,5 58,9 67,6 44,8 59,2 67,8 |
44,8 58,9 67,5 45,1 59,2 67,9 45,4 59,5 68,1 |
45,3 59,5 68,3 45,5 59,7 68,5 46,3 60,5 69,3 |
|
Показатели |
Шифр типоразмера шламометаллоуловителя |
|||||||||
|
ШМУ 146 |
ШМУ 165 |
ШМУ 168 |
ШМУ 178 |
ШМУ 194 |
ШМУ 203 |
ШМУ 240 |
ШМУ 248 |
ШМУ 268 |
ШМУ 330 |
|
|
Присоедини- тельная резьба устье/забой ГОСТ Р 50864 |
3-88/ 3-88 |
3-88/ 3-88 |
3-122/ 3-122 |
3-133/ 3-133 |
3-133/ 3-133 |
3-133/ 3-133 |
3-147/ 3-147 |
3-147/ 3-147 |
3-147/ 3-147 |
3-147/ 3-147 |
|
Наружный диаметр, мм, не более |
146 |
165 |
168 |
177,8 |
193,7 |
203 |
240 |
245 |
268 |
330 |
|
Диаметр промывочного канала, мм, не менее |
38 |
38 |
65 |
72 |
72 |
72 |
101 |
101 |
101 |
101 |
|
Общая длина/глубина корзины, мм, не более |
960 1300 1500/ 260 600 800 |
960 1300 1500/ 260 600 800 |
1010 1350 1550/ 260 600 800 |
1010 1350 1550/ 260 600 800 |
1010 1350 1550/ 260 600 800 |
1010 1350 1550/ 260 600 800 |
1110 1450 1650/ 260 600 800 |
1110 1450 1650/ 260 600 800 |
1110 1450 1650/ 260 600 800 |
1110 1450 1650/ 260 600 800 |
|
Масса, кг, не более ММ МН и НМ НН |
49,4 65,2 74,5 48,6 64,4 73,7 47,9 63,7 73,0 |
60,0 81,9 94,8 59,3 81,2 94,1 58,5 80,4 93,3 |
72,8 94,2 106,8 73,3 94,7 107,7 74,5 95,9 108,5 |
79,6 104,0 118,3 82,1 106,5 120,8 82,8 107,2 121,5 |
84,6 111,1 126,7 87,1 113,6 129,2 87,8 114,3 129,9 |
85,3 109,8 124,3 87,8 112,3 126,8 88,3 113,0 127,5 |
130,1 164,8 185,1 124,1 158,8 179,1 122,6 157,3 177,6 |
137,3 175,2 199,7 131,3 169,2 193,7 129,8 167,7 192,2 |
144,5 189,1 205,6 138,5 177,1 199,6 137,0 175,6 198,1 |
166,3 209,4 234,6 160,6 203,4 228,6 158,8 201,9 227,1 |
