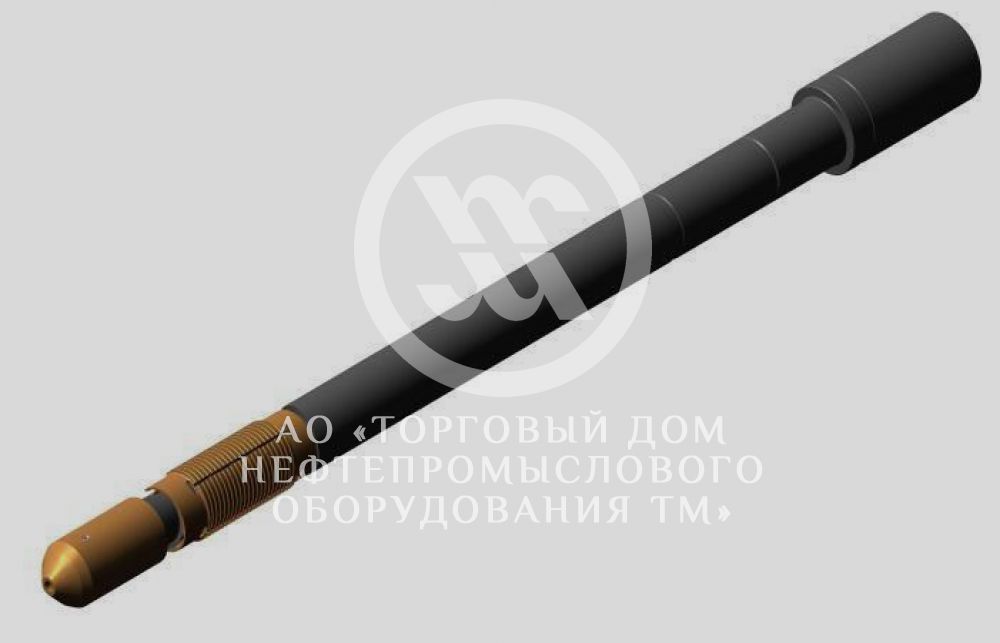

Труболовки внутренние освобождающиеся типа Т
Труболовки предназначены для захвата за внутреннюю поверхность и последующего извлечения трубных элементов колонн при проведении ловильных работ в нефтяных, газовых и геологоразведочных скважинах.
Труболовка состоит из корпуса, переводника, цангового захвата, наконечника и расцепного кольца. Труболовка комплектуется сменными цанговыми захватами, отличающимися наружным диаметром. Состав набора поставляемых цанговых захватов определяется заказчиком.
По согласованию с заказчиком труболовка может быть доукомплектована удлинителями и направляющей воронкой.
По согласованию с заказчиком труболовка может быть доукомплектована удлинителями и направляющей воронкой.
- Характеристики
- Как оформить заказ
- Отзывы 1
|
Шифр типоразмера |
Условный диаметр захватываемых труб, мм |
Диапазон номинальных размеров цангового захвата (мин….макс), мм |
Рабочий диапазон захвата цанги относительно номинального размера ± мм |
Присоеденительная резьба переводника |
Наружный диаметр по переводнику, мм |
Присоеденительная резьба корпуса труболовки |
Диаметр корпуса труболовки, мм |
Диаметр промывочного канала, мм |
Длина с учетом переводника, не более, мм |
Грузоподъемность, кН |
|
Т-48 |
48 |
37…50 |
0,9 |
З-76 |
95 |
З-30 |
36,4 |
- |
700 |
200 |
|
Т-60 |
60 |
49…63 |
1,4 |
З-76 |
95 |
З-38 |
47,6 |
9 |
850 |
340 |
|
Т-73 |
73 |
60…77 |
1,4 |
З-76 |
95 |
З-44 |
59 |
12 |
850 |
650 |
|
Т-89 |
89 |
73…101 |
1,9 |
З-76 |
95 |
З-50 |
71 |
12 |
850 |
1000 |
|
Т-102 |
102 |
86…102 |
2,5 |
- |
- |
З-73 |
86 |
18 |
860 |
1300 |
|
Т-114 |
114 |
95…112 |
3,2 |
- |
- |
З-76 |
95 |
20 |
920 |
1600 |
|
Т-127 |
127 |
106…155 |
3,2 |
- |
- |
З-76 |
103,6 |
22 |
920 |
2000 |
|
Т-146 |
146 |
124…151 |
3,4 |
- |
- |
З-88 |
120 |
22 |
920 |
2500 |
|
Т-168 |
168 |
133…157 |
3,4 |
- |
- |
З-88 |
129,5 |
25 |
950 |
2900 |
|
Т-178 |
178 |
154…202 |
3,8 |
- |
- |
З-117 |
147,8 |
30 |
950 |
2900 |
|
Т-219 |
219 |
195…280 |
3,8 |
- |
- |
З-147 |
178 |
70 |
1150 |
4500 |
|
Т-245 |
245 |
218…484 |
3,8 |
- |
- |
З-147 |
200 |
70 |
1200 |
6500 |
При оформлении заказа следует указывать:
- шифр типоразмера труболовки;
- направление вращения труболовки (правое или левое);
- номинальные размеры и количество цанговых захватов;
- обозначение присоединительной резьбы корпуса, если оно отличается от приведенного в таблице;
- обозначение присоединительной резьбы переводника;
- количество и длину ( 800, 1000, 1500 мм ) удлинителей;
- диаметр воронки центрирующего направления;
- длина центрирующего направления.
